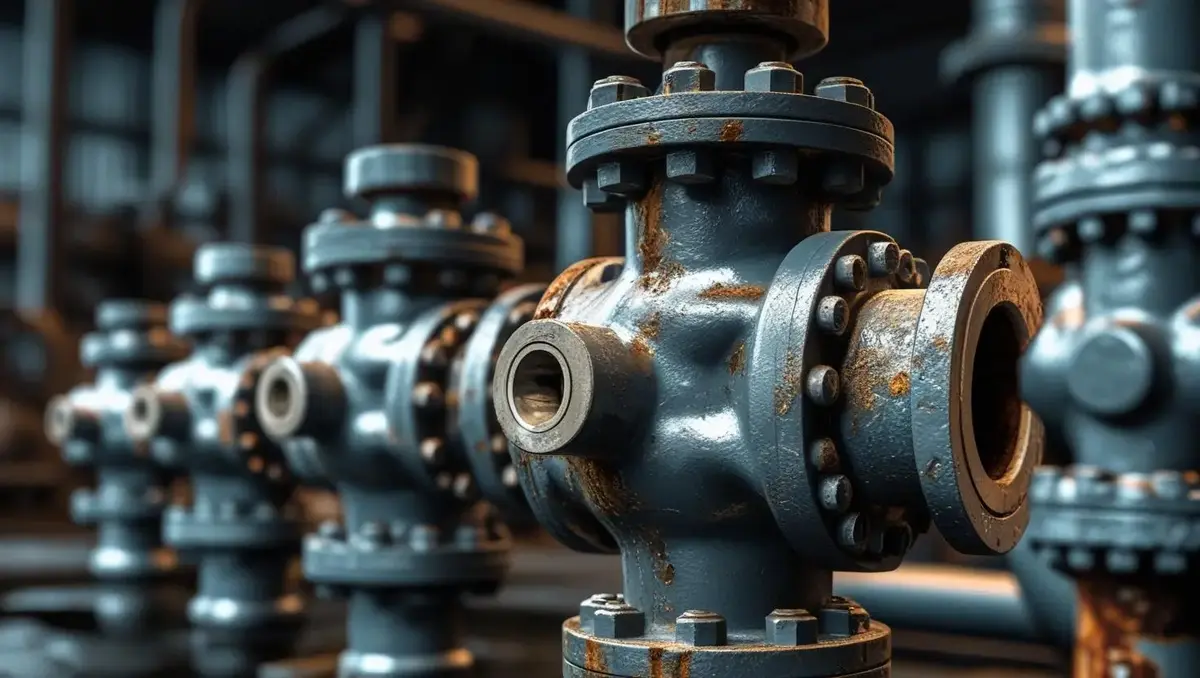

شیرآلات صنعتی به عنوان بخش‌های اصلی و جدایی‌ناپذیر سیستم‌های لوله‌کشی و کنترل سیالات و نقشه‌کشی ساختمان، نقشی اساسی در عملکرد ایمن و کارآمد صنایع مختلف دارند. این تجهیزات مکانیکی، برای مدیریت جریان انواع سیالات از جمله آب، گاز، نفت، بخار و حتی مواد شیمیایی طراحی شده‌اند. وظیفه آن‌ها صرفا باز و بسته کردن جریان نیست، بلکه در بسیاری از موارد، تنظیم فشار، کنترل دما و تغییر مسیر حرکت سیال را نیز بر عهده دارند.
اهمیت این اجزا در تضمین ایمنی، بهبود بهره‌وری و جلوگیری از اتلاف منابع کاملا مشخص است. از سوی دیگر نبود یک شیرآلات مناسب و استاندارد می‌تواند باعث بروز مشکلات جدی همچون نشتی‌های خطرناک، هدررفت منابع یا حتی وقوع انفجار شود.
در این مقاله از اتصال صنعت سورنا با ما همراه باشید تا شما را با انواع شیرآلات صنعتی آشنا کنیم.
نگاهی کوتاه به تاریخچه
پیدایش و پیشرفت شیرآلات صنعتی را می‌توان به دوران انقلاب صنعتی نسبت داد. در قرن نوزدهم، با گسترش صنایع بخار و نفت، نیاز به تجهیزاتی برای کنترل دقیق‌تر جریان سیالات بیش از پیش احساس شد. با گذر زمان و پیشرفت فناوری، این شیرها از مواد پیشرفته‌ای مانند فولاد ضدزنگ، آلیاژهای مقاوم، برنز و پلاستیک‌های تخصصی ساخته شدند تا بتوانند در شرایط سخت و محیط‌های صنعتی خاص دوام بیاورند.
این مواد توانایی تحمل فشارهای بسیار بالا، دماهای بسیار پایین و بسیار بالا (از زیر صفر تا بیش از ۵۰۰ درجه سانتی‌گراد) و همچنین مقاومت در برابر مواد خورنده را دارند. علاوه بر آن، استانداردهای بین‌المللی مانند API برای صنایع نفت و گاز، ASME برای مهندسی مکانیک و ISO برای تضمین کیفیت، چارچوبی بسیار دقیق برای طراحی و تولید این تجهیزات ارائه می‌دهند.
عوامل مؤثر در انتخاب شیرآلات صنعتی
انتخاب شیرآلات صنعتی یک فرآیند ساده نیست، بلکه تصمیمی دقیق و چندجانبه است که باید با توجه به شرایط و الزامات پروژه انجام شود.
- اولین نکته برای انتخاب شیرآلات، نوع سیال است. برای مثال، اگر سیال خورنده باشد، استفاده از مواد مقاوم مانند فولاد ضدزنگ یا PTFE ضرورت پیدا می‌کند.
- دومین عامل، فشار و دمای کاری است. در فشارهای بسیار بالا، شیرهای توپی عملکرد بهتری دارند، در حالی که برای فشار و دمای متوسط، شیر پروانه‌ای گزینه‌ای اقتصادی و کارآمد محسوب می‌شود.
- اندازه شیر نیز باید کاملا متناسب با قطر لوله انتخاب شود تا از افت فشار جلوگیری شود و کارایی سیستم کاهش پیدا نکند.
- از سوی دیگر، هزینه اولیه و هزینه‌های نگهداری نیز اهمیت دارد. به عنوان مثال، شیرهای دروازه‌ای قیمت مناسب‌تری دارند، اما فرآیند نگهداری و تعمیر آن‌ها زمان‌برتر است.
- علاوه بر آن، رعایت استانداردهای ایمنی مانند API یا ASME یک ضرورت به‌شمار می‌رود تا خطر نشتی، خرابی یا حتی شکست تجهیزات به حداقل برسد.
- همچنین نوع عملکرد شیر نیز از فاکتورهای مهم است؛ برخی سیستم‌ها نیاز به کنترل دستی دارند، در حالی که برخی دیگر به دلیل سطح بالای اتوماسیون، از محرک‌های پنوماتیک یا الکتریکی بهره می‌برند.
- به طور کلی، انتخاب آگاهانه و با مشورت متخصصان و انجام آزمایش‌های عملی می‌تواند علاوه بر افزایش کارایی، هزینه‌های بلندمدت را کاهش داده و ایمنی محیط کار را بهبود دهد.
انواع شیرآلات صنعتی
شیرآلات صنعتی از نظر طراحی، عملکرد و کاربرد به گروه‌های مختلفی تقسیم می‌شوند. چهار نمونه رایج که در صنایع گوناگون پرکاربرد هستند عبارت‌اند از:
۱. شیر دروازه‌ای
شیر دروازه‌ای یکی از قدیمی‌ترین و پرمصرف‌ترین انواع شیرآلات است. این شیر با استفاده از یک صفحه صاف یا گوه‌ای شکل که به صورت عمودی حرکت می‌کند، جریان را به طور کامل باز یا مسدود خواهد کرد.
مزیت اصلی آن افت فشار ناچیز در حالت باز کامل است، زیرا جریان تقریبا بدون مانع عبور می‌کند. با این حال، برای تنظیم تدریجی جریان مناسب نیست، چرا که نیمه‌باز بودن می‌تواند باعث ارتعاش و سایش قطعات شود.
این شیر از اجزایی همچون بدنه، دروازه، ساقه و نشیمن‌گاه تشکیل شده و معمولا از فولاد کربنی یا آلیاژی ساخته می‌شود. اندازه آن‌ها از چند میلی‌متر تا چند متر متغیر است و در فشارهای بالا (کلاس ۱۵۰ تا ۲۵۰۰) به‌خوبی عمل می‌کند.
۲. شیر توپی
این شیر به واسطه طراحی ساده و عملکرد سریع، محبوبیت زیادی در صنایع پیدا کرده است. یک توپ کروی با سوراخ مرکزی دارد که با چرخش ۹۰ درجه، مسیر جریان را باز یا بسته می‌کند.
آب‌بندی آن تقریبا کامل است و نشتی نزدیک به صفر دارد، زیرا توپ به‌خوبی با نشیمن‌گاه پلیمری یا فلزی جفت می‌شود.
انواع آن شامل مدل‌های شناور (برای فشار متوسط) و ثابت (برای فشار بالا) است. این شیرها در اندازه‌های متنوع و حتی تا ۴۸ اینچ ساخته می‌شوند و قابلیت نصب محرک پنوماتیک یا الکتریکی دارند. در خطوط لوله نفتی، استاندارد API 6D برای تولید آن‌ها اعمال می‌شود.
شیر توپی بال ولو فلنجدار فولادی WCB کلاس 300/150
۳. شیر پروانه‌ای
شیر پروانه‌ای به دلیل طراحی فشرده و قیمت مناسب، در محیط‌هایی با فضای محدود بسیار کاربردی بوده که مکانیزم آن شامل یک دیسک گرد است که با چرخش حول محور خود، مسیر جریان را کنترل می‌کند.
این نوع شیر در فشارهای معمولی، این شیر عملکرد خوبی دارد و حتی برای تنظیم جریان نیز به کار می‌رود، اما در فشارهای بسیار بالا ممکن است دچار نشتی شود.
مدل‌های آن شامل نوع متمرکز (برای استفاده عمومی)، دوگانه خارج از مرکز (برای فشار بالاتر) و سه‌گانه خارج از مرکز (برای شرایط ویژه) است. بدنه آن معمولا از چدن، فولاد یا پلاستیک ساخته می‌شود و قطر آن می‌تواند تا ۷۲ اینچ برسد.
۴. شیر سوزنی
این شیر برای کنترل دقیق جریان طراحی شده و ساختاری شامل یک سوزن مخروطی دارد که با چرخش، دهانه عبور سیال را کم یا زیاد می‌کند.
برای جریان‌های کم و دقیق مانند ۰.۱ میلی‌لیتر در ثانیه ایده‌آل است و به همین دلیل در کاربردهای آزمایشگاهی و سیستم‌های اندازه‌گیری بسیار مورد استفاده قرار می‌گیرد.
این شیر معمولا از برنج یا فولاد ضدزنگ ساخته می‌شود و اندازه آن کوچک است (تا حدود ۱ اینچ). استانداردهایی مثل ASTM F1370 بر کیفیت مواد آن نظارت دارند.
شیر فلکه سوزنی برنجی کلاس 150 کیتز
کاربرد شیرآلات صنعتی در صنایع مختلف
به‌طورکلی برای انتخاب شیر مناسب، باتوجه به کاربری آن و نوع سازه، بهتر است ابتدا با انواع کاربرد شیرآلات صنعتی در صنایع مختلف آشنا شوید. در ادامه به بررسی این موضوع پرداخته شده است:

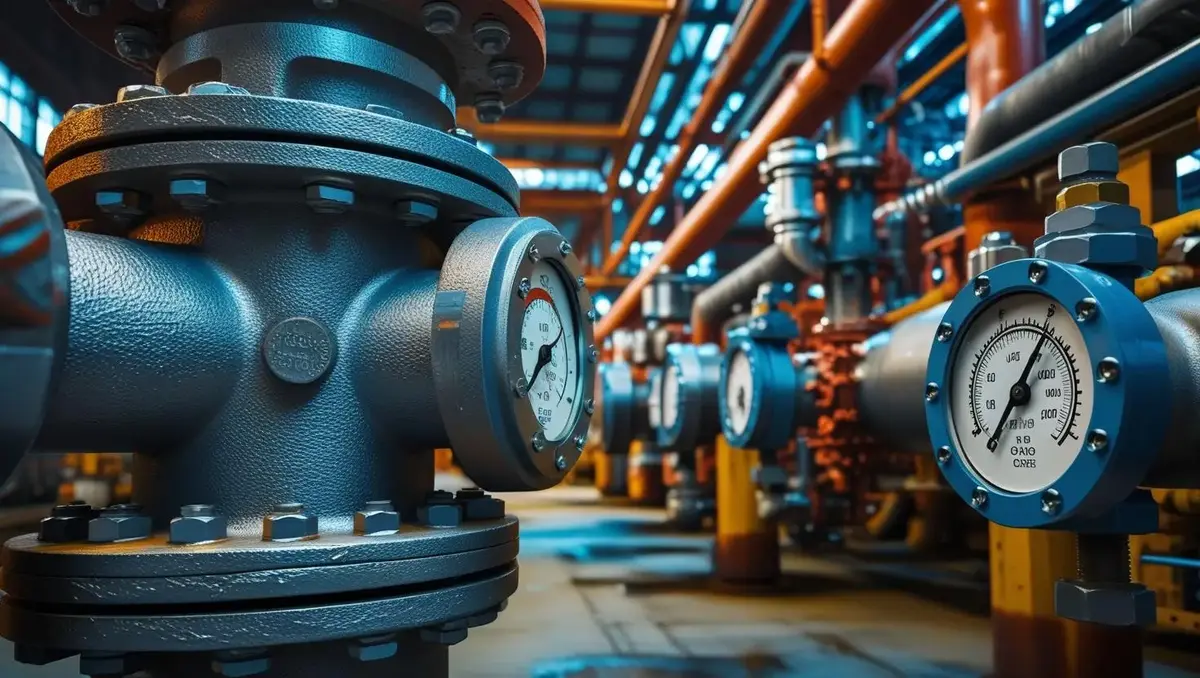

صنایع نفت و گاز:
در این حوزه، شیرآلات نقش مهمی در ایمنی و کنترل فرآیند دارند. شیر دروازه‌ای برای ایزوله کردن بخش‌های خطوط لوله در زمان تعمیرات استفاده می‌شود. شیر توپی در چاه‌های نفتی برای کنترل سریع گازهای پرفشار و مقاوم بودن در برابر خوردگی به‌کار می‌رود. شیر پروانه‌ای در پالایشگاه‌ها جهت تنظیم جریان نفت در مخازن بزرگ مناسب است. شیر سوزنی نیز در سیستم‌های اندازه‌گیری فشار و جریان گاز، دقت بسیار بالایی فراهم می‌کند.
تأسیسات صنعتی:
در کارخانه‌ها، شیر توپی برای سیستم‌های هیدرولیک و کنترل سریع خطوط بخار و روغن استفاده می‌شود. شیر پروانه‌ای به دلیل سبکی و قیمت مناسب، برای سیستم‌های تهویه و خنک‌کننده انتخاب می‌شود. قابل توجه است که شیر دروازه‌ای در خطوط اصلی آب یا بخار کاربرد دارد و شیر سوزنی برای کنترل دقیق در ماشین‌آلات حساس به کار می‌رود.
آب و فاضلاب، صنایع شیمیایی و دارویی:
در تصفیه‌خانه‌ها، شیر پروانه‌ای به دلیل اقتصادی بودن برای کنترل جریان‌های بزرگ آب استفاده می‌شود. در صنایع شیمیایی، شیر توپی مقاوم به اسیدها برای انتقال مواد خورنده کاربرد دارد. شیر سوزنی در داروسازی برای تنظیم دقیق مواد شیمیایی در تولید دارو مهم است و شیر دروازه‌ای نیز در سیستم‌های فاضلاب برای قطع جریان هنگام تعمیرات استفاده می‌شود.
مزایا و معایب هر نوع شیر
شیر دروازه‌ای به دلیل آب‌بندی قوی و افت فشار ناچیز، گزینه‌ای عالی برای خطوط اصلی انتقال نفت و گاز است، اما برای تنظیم جریان مناسب نیست و در حالت نیمه‌باز، دچار سایش می‌شود.
شیر توپی عملکرد سریع، نشتی کم و دوام بالایی دارد، ولی در اندازه‌های بزرگ، هزینه‌اش بیشتر است. این نوع برای کنترل گاز و سیالات غلیظ بسیار مناسب است.
همچنین شیر پروانه‌ای به دلیل سبکی، قیمت اقتصادی و اشغال فضای کم، در سیستم‌های تهویه و انتقال آب محبوب است، اما در فشارهای بسیار بالا ممکن است نشتی داشته باشد و نسبت به سایش حساس‌تر است.
از سوی دیگر، شیر سوزنی دقت بالایی در کنترل جریان و اندازه کوچک دارد، ولی برای حجم‌های زیاد مناسب نیست و امکان انسداد دهانه وجود دارد. این شیر در کاربردهای آزمایشگاهی و ابزار دقیق، جایگاه ویژه‌ای دارد.
سخن پایانی
در رابطه با کاربرد شیرآلات صنعتی، قابل توجه است که آن‌ها فراتر از یک ابزار ساده، ستون اصلی ایمنی و بهره‌وری در صنایع هستند. انتخاب آگاهانه میان انواع مختلف آن‌ها می‌تواند هزینه‌ها را کاهش داده، طول عمر تجهیزات را افزایش دهد و عملکرد کلی سیستم را بهبود بخشد. در صنایع نفت و گاز، دوام و ایمنی در اولویت است، در حالی که در تأسیسات صنعتی، کارایی و دقت اهمیت بیشتری دارد.
رعایت استانداردها، انجام تست‌های منظم و به‌کارگیری فناوری‌های نوین مانند شیرهای هوشمند با سنسورهای متصل به اینترنت، می‌تواند آینده‌ای مطمئن‌تر و کارآمدتر برای سیستم‌های صنعتی رقم بزند.
