فلنج دنده ای گالوانیزه (رزوه ای)

Description

 مشخصات فنی فلنج‌ گالوانیزه دنده ای

فلنج دنده ای در 2 نوع فلنج دنده ای سیاه و فلنج دنده ای گالوانیزه تولید می‌شود که به دو روش ساخت گرم و سرد تولید میشود، که با قرار گرفتن یک لایه گالوانیزه بر روی سطح فلز مقاومت و استحکام بالایی در برابر مواد شیمیایی و عوامل طبیعی پیدا میکند.

گالوانيزه گرم هم از نظر کیفیت بهتر است و هم از نظر دوام و ماندگاری بهتر می باشد.

عمل گالوانیزاسیون باعث میشود تا از فلنج ها در هر نوع شرایط آب و هوایی و بدون نگرانی از زنگ زدگی و خوردگی استفاده گردد.

تمامی فلنج هایی که با روش گالوانیزه تولید می شوند قابلیت جوشکاری دارند؛ اما در حین جوشکاری باید از دود سمی حاوی روی پرهیز کرد.



فلنج دنده ای چیست ؟

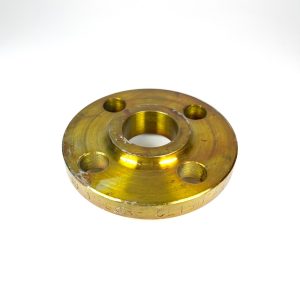

فلنج دنده ای فولادی قطعه ای دیسکی شکل بوده که با استفاده از پیچ و مهره لوله را به شیرآلات و سایر تجهیزات متصل می کند و اتصال آن با لوله به صورت رزوه ای است.

اگرچه فلنج های دنده ای در کلاس های فشاری مختلف و سایزهای مختلف موجود هستند و تولید می شوند اما معمولا از این فلنج ها در سایزهای کوچک استفاده می شود.

این نوع فلنج ها از داخل مطابق استاندارد دنده لوله ها یعنی استاندارد NPT رزوه شده اند و فلنج بر روی لوله رزوه شده قرار می گیرد.



مزایای فلنج گالوانیزه

فلنج دنده ایی دسترسی آسان به تمیزکاری، بازرسی و تعمیرات را فراهم می کنند.

با استفاده از اتصال رزوه ای به لوله متصل می شود.

مزیت اصلی فلنج های رزوه ای نسبت به فلنج های جوشی اتصال آنها به لوله بدون استفاده از جوشکاری می باشد.

مزیت این نوع فلنج این است که نیاز به جوشکاری ندارد.

این نوع فلنج ها به صورت تبدیل نیز موجود است بطوریکه محل اتصال آن به لوله کمتر از اندازه اسمی فلنج است.

جنس فلنج دنده ای گالوانیزه

جنس فلنج ها از فولاد و آلیاژهای آن از چدن و یا سایر مواد ساخته می شود.



استاندارد فلنج گالوانیزه

روی فلنج، مطابق استاندارد، مشخصات فلنج بایستی حک گردد.

این مشخصات شامل: نام تجاری تولید کننده، سایز اسمی لوله، مقدار فشار قابل تحمل، شکل سطح فلنج، سوراخ ها، مواد تشکیل دهنده و کد مربوط به عملیات حرارتی صورت گرفته بروی آن، قطر اسمی فلنج برابر قطر لوله ای است که فلنج به آن وصل می شود.

فلنج رزوه ای برای اتصال به لوله های فلزی با ضخامت کم مناسب نمی باشد زیرا ایجاد رزوه بر روی لوله ی با ضخامت کم ممکن نمی باشد.

بنا به استاندارد ASME B31.3 وقتی لوله فولادی رزوه شده و برای سرویس بخار فشار بالای 250 psi و سرویس آب بالای 100 psi و دمای بیشتر از 220 F استفاده می شود بایستی لوله بدون درز یا مانیسمان بوده و ضخامت لوله حداقل مطابق با 40،SCHEDULE 80 استاندارد ASME B36.10 باشد.



گسگت در فلنج

گسکت GASKET عضو آب بندی است که بین دو پیشانی فلنج قرار می گیرد و با استفاده از نیروی فشاری مجموعه ای از پیچ ها که در اطراف محیط لبه های فلنج قرار دارند، نگه داشته می شود.

گسکتها از مواد مختلفی در کاربردهای مختلف ساخته می شوند. گسکت ها باید به گونه ای ساخته و انتخاب شوند که در مدت زمان اتصالشان بتوانند در دما و فشارهای سیال عمر کنند.

گسگت های به کار رفته برای فلنج رزوه ای معمولا در بیشتر موارد از نمونه های رینگی هستند.



برند فلنج دنده ای گالوانیزه
