توضیحات

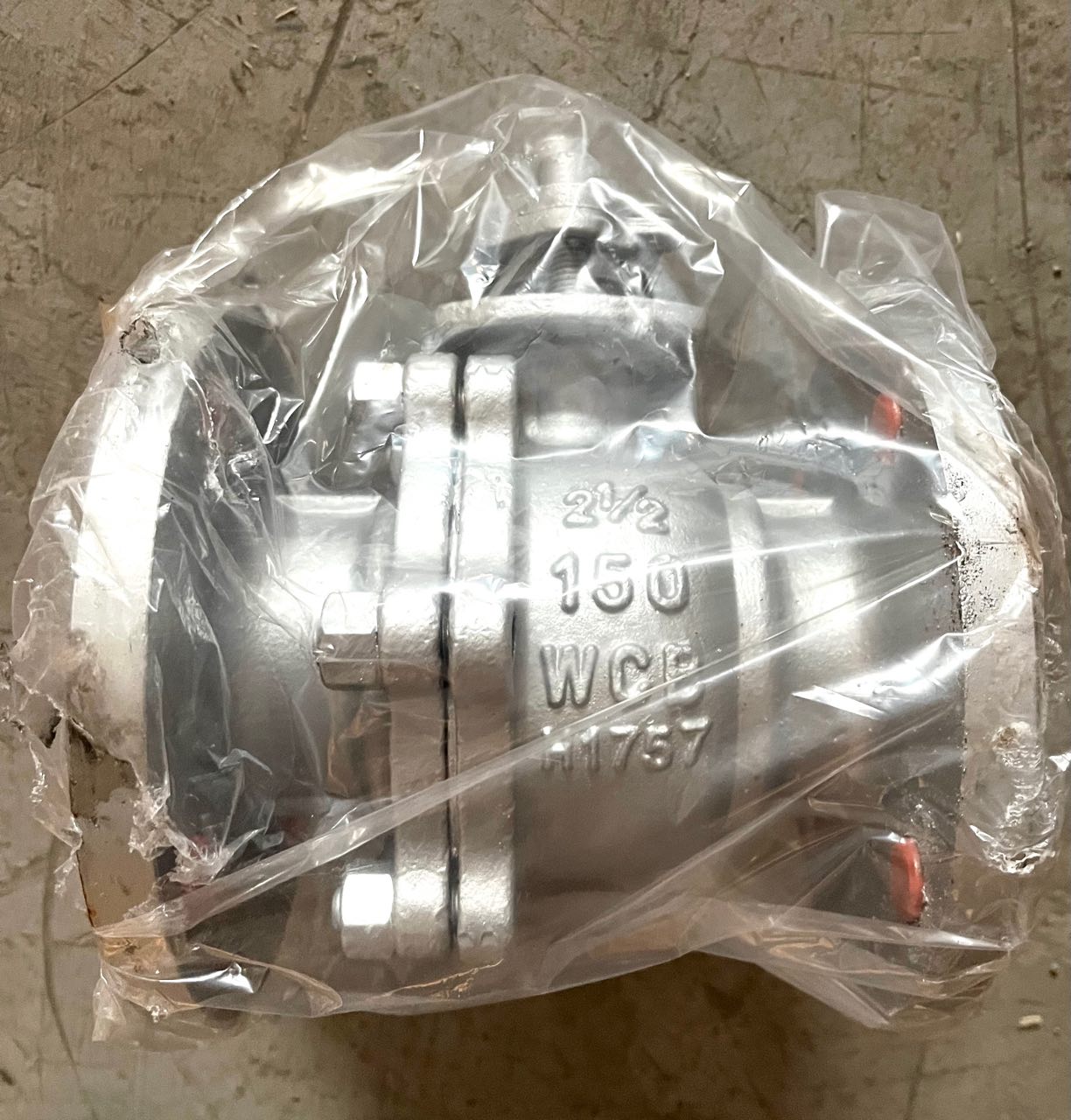

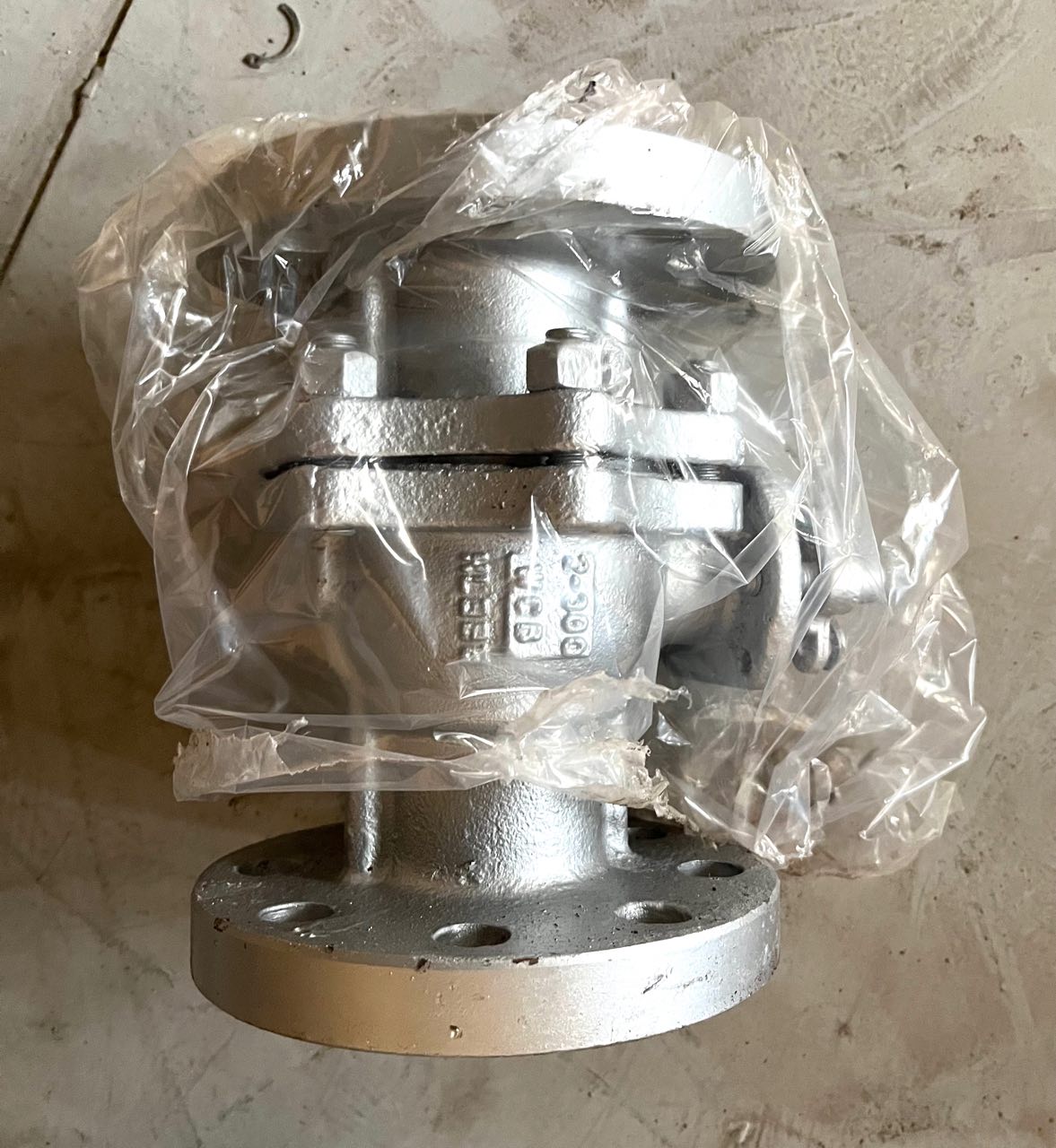

شیر توپی بال ولو فلنجدار فولادی WCB یکی از پرکاربردترین شیرهای صنعتی برای کنترل جریان سیالات در خطوط لوله است. این شیر از فولاد کربنی با آلیاژ A216 WCB ساخته می‌شود و در کلاس‌های فشاری 150 و 300 بر اساس استاندارد ANSI B16.5 تولید می‌شود.
در طراحی این نوع بال ولو فلنجی، یک توپ سوراخ‌دار داخل بدنه تعبیه شده که با چرخش ۹۰ درجه‌ای اهرم، جریان سیال را به‌صورت کامل باز یا بسته می‌کند. ساختار فلنجدار باعث می‌شود اتصال شیر به لوله با استحکام بالا و آب‌بندی دقیق انجام گیرد.

مشخصات فنی شیر توپی فلنج دار فولادی WCB

مشخصه	توضیحات
جنس بدنه	فولاد کربنی A216 WCB
کلاس فشاری	150 / 300
نوع اتصال	فلنجدار مطابق ANSI B16.5
دمای کاری	تا 250 درجه سانتی‌گراد
فشار کاری	حداکثر 40 بار
نشیمنگاه	PTFE / RPTFE
استاندارد طراحی	API 6D / API 598

بدنه از فولاد کربنی WCB مقاوم در برابر فشار و حرارت
توپ و ساقه از فولاد ضدزنگ (Stainless Steel 304/316)
نشیمنگاه (Seat) از PTFE یا RPTFE با آب‌بندی کامل
نوع اتصال: فلنجی مطابق استاندارد ANSI B16.5
کلاس کاری: 150 و 300
دمای کاری: تا 250 درجه سانتی‌گراد
فشار کاری: تا 40 بار (بسته به کلاس)
طراحی مطابق API 6D و تست طبق API 598

مزایای استفاده از شیر توپی فولادی فلنجدار

افت فشار بسیار کم به‌دلیل مسیر عبور مستقیم سیال
امکان استفاده در شرایط دمایی و فشاری بالا
مقاومت در برابر خوردگی و شوک حرارتی
نصب و تعمیر آسان
قابلیت عملکرد دستی، گیربکسی و عملگر پنوماتیکی یا برقی
عمر طولانی و هزینه نگهداری پایین

جهت دیدن دسته بندی محصولات کلیک کنید

کاربرد شیر توپی WCB کلاس 150 و 300

در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها
سیستم‌های آب، بخار، روغن، گاز فشرده و سیالات خورنده
کارخانه‌های تولید شیمیایی و خطوط پایپینگ صنعتی
سیستم‌های خنک‌کاری و هیدرولیک

تفاوت شیر توپی کلاس 150 و 300

تفاوت اصلی بین دو کلاس در فشار اسمی و ضخامت بدنه است. کلاس 300 تحمل فشار بالاتری دارد و معمولاً در خطوط گاز و بخار با فشار زیاد استفاده می‌شود، درحالی‌که کلاس 150 برای فشارهای متوسط و خطوط عمومی‌تر مناسب است.

قیمت شیر توپی بال ولو فلنجدار فولادی

با براندازی های مجموعه اتصال صنعت سورنا  قیمت شیر توپی فولادی فلنجدار WCB وابسته به سایز، کلاس، برند سازنده و نوع آب‌بندی است. برای مثال، قیمت بال ولو فولادی سایز 2 اینچ کلاس 150 بین 2,500,000 تا 3,000,000 تومان و مدل 4 اینچ حدود 5,600,000 تومان برآورد می‌شود.
برای کلاس 300، قیمت‌ها معمولاً بین 1.5 تا 2 برابر کلاس 150 است. شرکت اتصال پایپ عرضه‌کننده انواع شیر توپی بال ولو فولادی کلاس 150 و 300 با گارانتی اصالت کالا است.

نکات انتخاب شیر توپی مناسب

بررسی نوع سیال (خورنده یا غیرخورنده)
تعیین فشار کاری و کلاس متناسب
توجه به جنس بدنه و نشیمنگاه
انتخاب سایز مناسب با قطر لوله
استفاده از برندهای دارای گواهی API و CE
