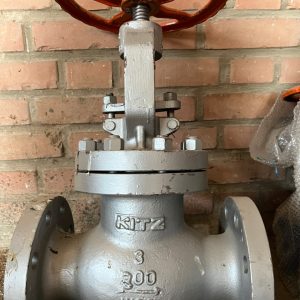

شیر فلکه سوزنی آکاردئونی (بلوزدار) pn40 کیستون

توضیحات

شیر فلکه سوزنی آکاردئونی PN40 که با نام شیر سوزنی بیلوزدار یا گلوب ولو روغن داغ نیز شناخته می‌شود، یکی از پرکاربردترین شیرآلات صنعتی برای کنترل جریان سیالات داغ مانند بخار، روغن حرارتی و گاز است. این شیر با طراحی خاص و وجود بلوز (آکاردئون فلزی) در ساختار داخلی خود، از نشت سیال در فشار و دمای بالا جلوگیری می‌کند.
شرکت اتصال صنعت سورنا از تولیدکنندگان و تأمین‌کنندگان معتبر این محصول در ایران است که مدل‌های مختلف آن را در سایزهای گوناگون و با فشار کاری PN40 عرضه می‌کند.

ساختار و عملکرد شیر فلکه سوزنی آکاردئونی

در شیر سوزنی آکاردئونی، یک استم متحرک به‌وسیله چرخش فلکه، دیسک مخروطی‌شکل را به نشیمن‌گاه (Seat) نزدیک یا دور می‌کند و به‌این‌ترتیب جریان سیال کنترل می‌شود.
بلوز فلزی بین استم و بدنه، مانند یک آکاردئون عمل کرده و مانع از خروج سیال در زمان باز و بسته شدن شیر می‌شود. این طراحی موجب افزایش طول عمر و اطمینان بالا در شرایط کاری سخت می‌گردد.

ویژگی‌ها و مشخصات فنی

مشخصه فنی	توضیحات
جنس بدنه	چدن خاکستری یا فولاد آلیاژی WCB
کلاس فشاری	PN40 (معادل ۴۰ بار)
نوع اتصال	فلنجی یا دنده‌ای
دمای کاری	۳۰ تا ۴۰۰°C
ساختار داخلی	بلوزدار (آکاردئونی)
سایز تولید	½ تا 8 اینچ
استاندارد طراحی	EN 13709 / DIN 3356 / ASME B16.34

تحمل فشار کاری تا ۴۰ بار (PN40)
بدنه ساخته شده از چدن یا فولاد آلیاژی مقاوم
قابلیت کار در دماهای ۳۰ تا ۴۰۰ درجه سانتی‌گراد
طراحی بیلوزدار برای جلوگیری از نشتی در دماهای بالا
قابل نصب در خطوط بخار، روغن داغ و سیالات شیمیایی
مناسب برای سیستم‌های تاسیساتی و صنعتی

کاربرد شیر فلکه سوزنی آکاردئونی PN40

این نوع شیر در صنایعی به‌کار می‌رود که کنترل دقیق جریان سیالات داغ اهمیت بالایی دارد، از جمله:

• صنایع نفت، گاز و پتروشیمی
• نیروگاه‌های بخار و سیستم‌های حرارتی
• خطوط انتقال روغن داغ و آب فوق داغ
• سیستم‌های تهویه صنعتی و مبدل‌های حرارتی
• کارخانجات تولید مواد شیمیایی و غذایی

تفاوت شیر فلکه سوزنی آکاردئونی با مدل‌های ساده

مدل آکاردئونی یا بیلوزدار نسبت به نوع ساده، از نظر آب‌بندی و دوام در شرایط دمایی بالا عملکرد بهتری دارد. این شیر علاوه بر کنترل جریان، از نشت سیال در محور استم جلوگیری می‌کند و برای فشارهای بالا گزینه‌ای ایده‌آل است.

قیمت شیر فلکه سوزنی آکاردئونی PN40

قیمت شیر فلکه سوزنی آکاردئونی PN40 وابسته به سایز، جنس بدنه، برند و نوع اتصال (فلنجی یا دنده‌ای) است.
به‌طور میانگین، قیمت شیرهای سوزنی PN40 از ۱۲ میلیون تومان برای سایز ½ اینچ تا ۲۸ میلیون تومان برای سایزهای بزرگ‌تر مانند 4 یا 6 اینچ متغیر است.
برای دریافت قیمت دقیق می‌توانید از طریق وب‌سایت اتصال صنعت سورنا با کارشناسان فروش تماس بگیرید.

نکات مهم هنگام خرید

برای انتخاب شیرآلات صنعتی  , انتخاب متریال متناسب با نوع سیال (چدن برای بخار، فولاد برای روغن داغ)
بررسی فشار و دمای کاری سیستم
اطمینان از وجود بلوز فلزی ضد نشتی
توجه به برند و گواهی استاندارد تولید
هماهنگی سایز و اتصال با طراحی خطوط لوله
