توضیحات

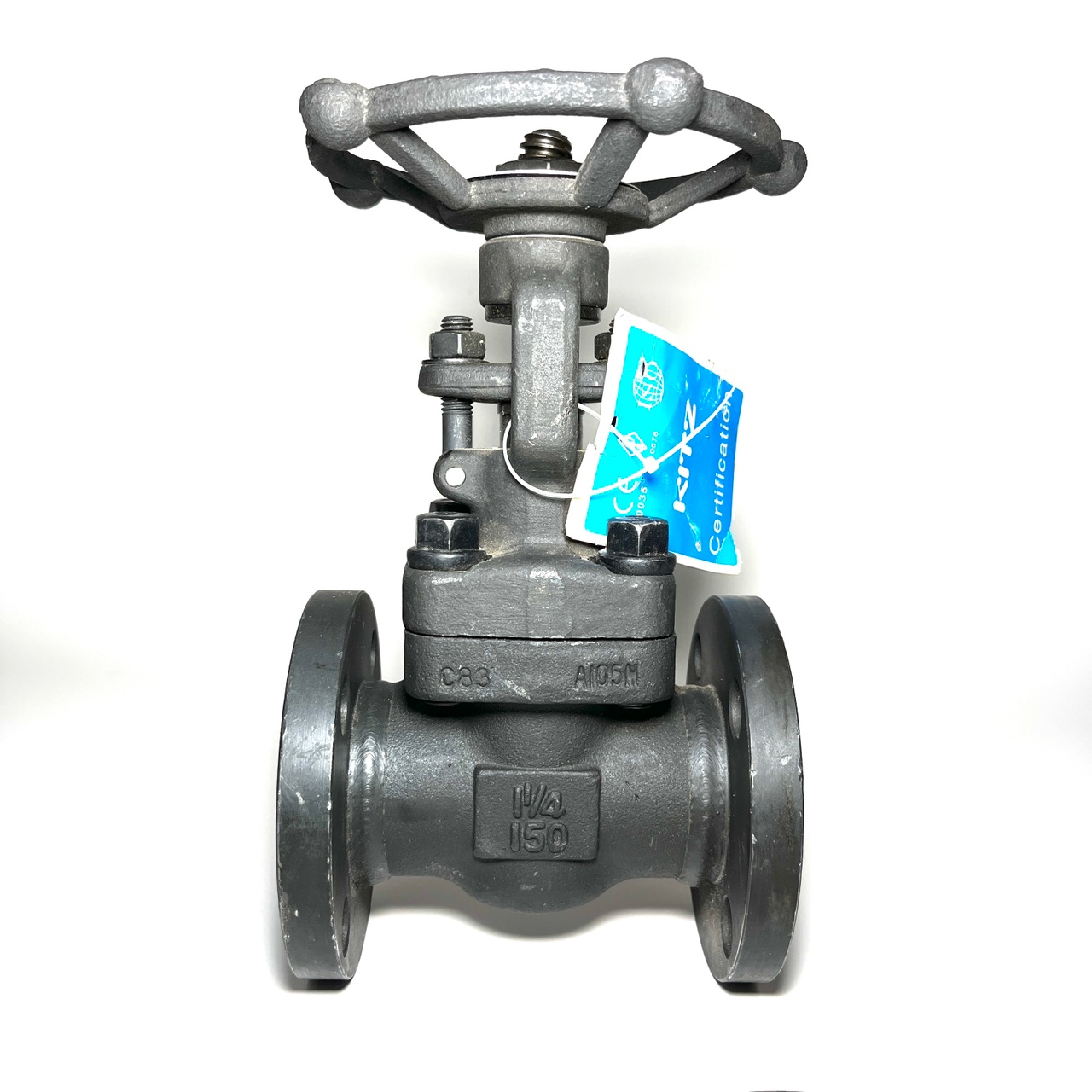

شیر فلکه فولادی کشویی کلاس600,300,150 از انواع شیرآلات صنعتی است که برای قطع و وصل جریان استفاده می شود.
این نوع شیرها دارای فلکه هستند که در خلاف جهت عقربه های ساعت می چرخند تا باز و بسته شوند. شیر کشویی فولادی فلکه عمدتاً در مکان هایی استفاده می شود که می توان جریان سیال را به طور کامل بسته یا باز کرد.
یکی از خواص این شیر افت فشار کم در آن است. به همین دلیل در لوله های بلند از شیر کشویی فولادی فلکه استفاده می شود. عموماً برای انتقال سیالات از شیرهای فولادی استفاده می شود و هر کدام بسته به نوع سیال ورودی آلیاژهای متفاوتی دارند. به عبارت دیگر، خورندگی مایع، دما و سردی در انتخاب نوع ماده مورد استفاده در شیرآلات صنعتی فولادی با یکدیگر متفاوت است و برای دوام و طول عمر شیر استفاده می شود.
مشخصات شیر گیت ولو WCBکلاس600,300,150
گیت ولو WCBکلاس600,300,150 در سایزهای 2.5 تا 30 سانتی متری موجود می باشد
آلیاژ استفاده شده در این محصولات از فولاد A105 است و مدل های چدن کربنی نیز در بازار موجود است.
این محصول به طور کلی دارای کلاس کاری 150 تا 2500 می باشد
اتصالات آن به صورت آجدار، جوش لب به لب، جوش لب به لب و همچنین فلنج می باشد.
گیت ولو WCBکلاس600,300,150 عموماً در مکان هایی استفاده می شود که جریان سیال باید بسته یا کاملاً باز باشد.
در واقع شیر کشویی فلکه دارای افت فشار کم است و استفاده از آن بر روی لوله های بلند را می توان انتخابی منحصر به فرد دانست.
گیت شیر فولادی کشویی فلکه معمولاً از فولاد ضد زنگ X20 C13 انتخاب می شود که حداقل الزامات مقاومت در برابر خوردگی را دارد و همچنین قیمت مناسبی دارد.
اما با توجه به شرایط کار می توان از فولادهای ضد زنگ مانند AISI 316 یا AISI 304 نیز استفاده کرد.
پیچ شیر فلکه فولادی کشویی کلاس600,300,150
پیچ و مهره های مورد استفاده در داخل شیر فلکه و در مکان هایی که با آب در تماس هستند باید از فولاد ضد زنگ ساخته شوند.
بهتر است از این نوع پیچ و مهره استفاده شود، اما به دلیل هزینه بالا در مواقعی که نمی توان از پیچ و مهره استیل ضد زنگ استفاده کرد، این نوع پیچ و مهره ها باید حداقل از نوع خشک ۸/۸ باشند.
استفاده از چدن خاکستری با متریال GG25 در ساخت بدنه و دیسک شیرآلات فلکه در صنعت آب به دلیل ارزان بودن و سهولت در ریخته گری و ماشین کاری ساده است.
دریچه (GATE) شیر فلکه فولادی کشویی کلاس600,300,150
شیر فلکه فولادی کشویی قسمتی به نام گیت دارد که در زبان فارسی به معنی در است که با بالابر هدایت می شود. در واقع از مسیر سیال دور می شود و بنابراین دیگر مقاومتی در برابر عبور جریان نشان نمی دهد.حال اگر این قطعه به سمت پایین کشیده شود و در پایین ترین حالت قرار گیرد باعث تغییر جهت سیال و ایجاد لغزش می شود که در نهایت باعث افت فشار می شود.
می دانیم که در یک سیستم لوله کشی، لوله ها و شیرها بیشتر به هم متصل هستند. این اتصال می تواند با جوش یا با استفاده از پیچ باشد. این سری محصول نیاز به فلنج های آب بندی دارد که از نشتی بین لوله ها جلوگیری می کند.
حلقه آب بندی شیر فلکه فولادی کشویی کلاس600,300,150 در صنعت آب
حلقه آب بندی شیر فلکه فولادی کشویی کلاس600,300,150 در صنعت آب بسته به نوع شیر دارای فلکه می باشد و می تواند از فولاد ضد زنگ، برنج یا برنز باشد. بهتر است شیرهای فلکه را با جوش در بدنه شیر نصب کنید زیرا این روش علاوه بر ضد زنگ بودن ناحیه آب بندی، سختی سطح بیشتری را نیز به دست می آورد که باعث افزایش طول عمر شیر فلکه می شود. بوش هایی که شفت شیر فلکه در آنها حرکت می کند باید از جنس برنز فسفر یا فولاد ضد زنگ با روکش تفلون باشد.
بهتر است بوشینگ ها را طوری طراحی کنید که آب وارد بلبرینگ بدنه شیر فلکه نشود. زیرا علاوه بر پوسیدگی موضوع تجمع آب در این مناطق نیز حائز اهمیت است که به مرور زمان عملکرد شیر فلکه را بیش از پیش با مشکل مواجه می کند. از آنجایی که شیرهای بزرگ فلکه در صنعت آب می توانند برای مدت طولانی باز یا بسته شوند و اصلا حرکت نکنند، مشکل رسوب شفت و بوش شیر فلکه مشکل ساز خواهد شد.
انواع شیر فلکه فولادی کشویی کلاس600,300,150
به طور کلی شیر کشویی استیل فلکه در دو مدل در بازار موجود است که به بررسی هر کدام می پردازیم.
نوع اول این محصول که با نام شیر کشویی استیل موازی فلکه شناخته می شود به این صورت عمل می کند.
یک دیسک تخت به عنوان دروازه استفاده می شود که بین دو سطح موازی نصب می شود که به سادگی به آنها بالادست و پایین دست می گویند.
این قسمت دارای لبه تیز در قسمت پایین قابل مشاهده است و برای حذف مواد و ذرات جامد و همچنین برش استفاده می شود.
این سبک از شیرهای دروازه کشویی فولادی فلکه یک انتخاب عالی برای پروژه های متقارن و گوشه ای است.
نوع دیگری از شیر فلکه شیر دروازه ای گوه ای فولادی است که از دو نشیمنگاه مورب ساخته شده است که یکی از آنها دروازه ای مورب است.
ساقه های کشو با استفاده از این قطعات به راحتی بالا و پایین می روند و امکان کنترل درجه باز و بسته شدن شیر را فراهم می کنند.
در شیر کشویی فلکه جهت حرکت سیال کاملا مستقیم است و در صورت باز بودن شیر کشویی فولادی فلکه باعث کاهش افت و تنظیم میزان تلاطم می شود. برای کسب اطلاعات بیشتر با همکاران ما در اتصال صنعت سورنا تماس بگیرید.
